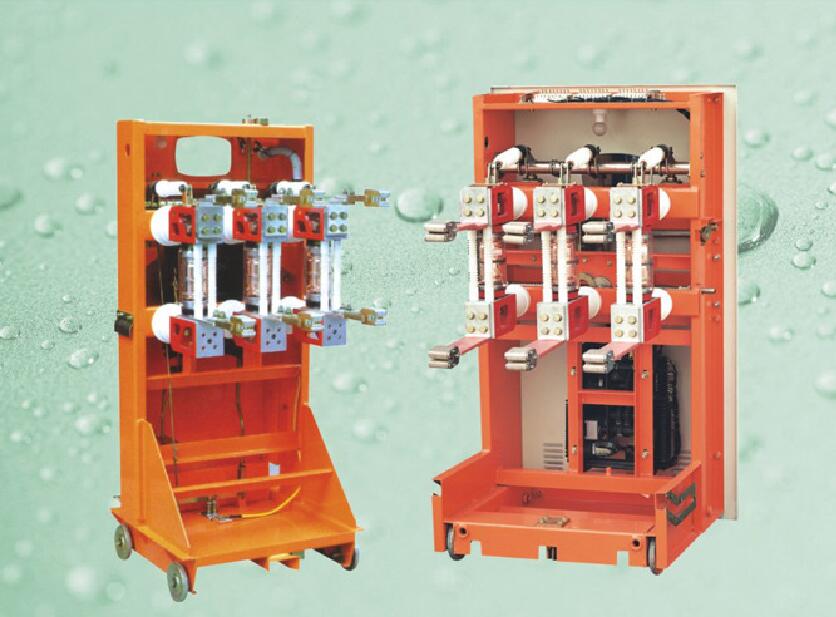

一、斷路器保護裝置的配置

一般在雙母線、單母線接線方式中，輸電線路保護要發跳閘命令時只跳線路本端的一個斷路器，重合閘自然也只重合這一個斷路器，所以重合閘按保護配置是合理的。

在3/2接線方式中把失靈保護、自動重合閘、三相不一致保護、死區保護和充電保護做在一個裝置內，這個裝置即稱為斷路器保護。

二、斷路器失靈保護

斷路器失靈保護是指故障電氣設備的繼電保護動作發出跳閘命令而斷路器拒動時，利用故障設備的保護動作信息與拒動斷路器的電流信息構成對斷路器失靈的判別，能夠以較短的時限切除同一廠站內其他有關的斷路器，使停電范圍限制在較小，從而保證整個電網的穩定運行，避免造成發電機、變壓器等故障元件的嚴重?zé)龘p和電網的崩潰瓦解事故。

一般在220kV及以上斷路器上配置斷路器失靈保護功能，部分重要的110kV斷路器也會配置失靈功能。以下詳細分析：3/2接線方式下的斷路器失靈保護。

如圖1所示，在3/2接線方式下，如果在線路2發生短路，線路保護跳開5021和5022斷路器。假如5021斷路器失靈，為了短路點的熄弧，5021斷路器的失靈保護應將500kVⅠ母上所有的斷路器（圖中5011、5031斷路器）都跳開。

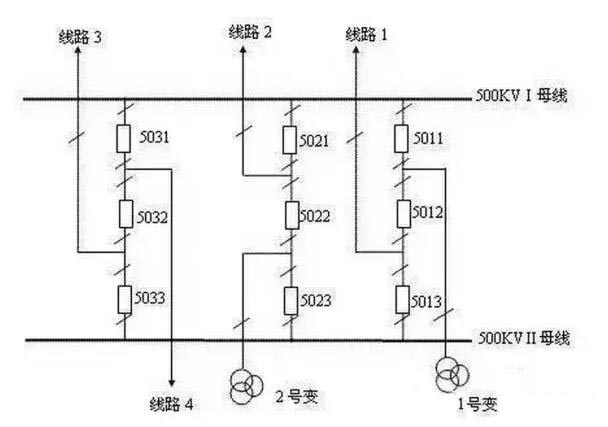

圖1 500kV變電站3/2接線方式簡圖

如果在500kVⅠ母上發生短路，母線保護動作跳母線上所有斷路器。假如5021斷路器失靈，5021斷路器的失靈保護應將5022斷路器跳開，并發遠方跳閘命令跳線路2對側的斷路器。（如連接元件是變壓器，則跳開變壓器各側斷路器）

所以邊斷路器的失靈保護動作后應該跳開邊斷路器所在母線上的所有斷路器和中斷路器并啟動遠方跳閘功能跳與邊斷路器相連的線路對側斷路器（或跳變壓器各側斷路器）。

如果在線路2上發生短路，線路保護跳5011和5021兩個斷路器。假如5022斷路器失靈，5022斷路器的失靈保護應將5023斷路器跳開，并發遠方跳閘命令跳2號主變各側斷路器，這樣短路點才能熄弧。

所以中斷路器的失靈保護動作后應該跳開它兩側的兩個邊斷路器，并啟動遠方跳閘功能跳與中斷路器相連的線路對側斷路器（或跳變壓器各側斷路器）。

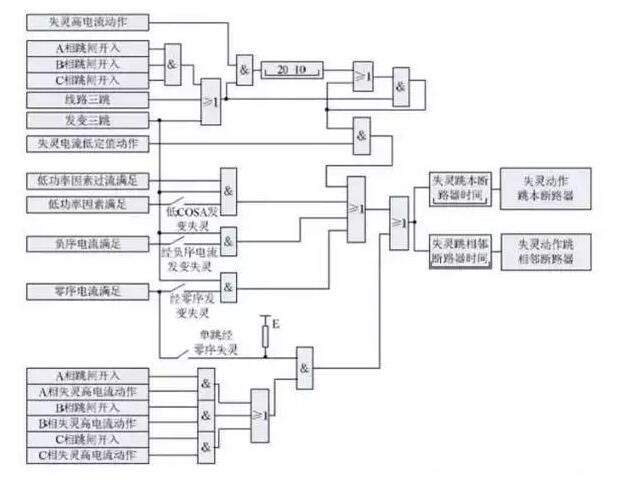

圖2 失靈保護動作原理圖

如果上述失靈保護不起動遠方跳閘功能，則利用線路的后備保護雖然可以切除對側斷路器，但將加長故障切除時間。而且中斷路器失靈保護基本上都具有失靈動作起動遠方跳閘功能。

雙母線接線方式下的斷路器失靈動作過程就不再贅述，要比3/2接線方式簡單點。
