1、低壓斷路器又稱為自動空氣開關或自動開關，是低壓配電系統中重要的控制和保護電器。在低壓交、直流配電電路中，可用于不頻繁接通和斷開電路，并可用于欠電壓、過載和短路保護。

2、低壓斷路器按結構分類，可分為框架式和塑料外殼式兩類?？蚣苁揭卜Q為萬能式，型號為DW系列，主要用于低壓配電系統中作過載、短路及欠電壓保護用，額定電流一般在200~4000A之間；塑料外殼式也稱為裝置式，型號為DZ系列，其特點是觸頭、滅弧系統、脫扣器、操作機構都安裝在一個封閉的塑料外殼內，只有板前引出的接線導板和操作手柄露在殼外。

3、塑料外殼式低壓斷路器的觸頭使用導電性能好，耐高溫又耐磨的合金材料制作，通過大電流時不會發生熔焊現象；滅弧室多采用去離子?xùn)牌?，操作機構則為連桿式；操作時瞬時閉合，瞬時斷開，與操作的速度無關；保護裝置裝有復式脫扣器，即同時具有電子脫扣器和熱脫扣器。

4、低壓斷路器按保護特性分類，可分為A類和B類。A類斷路器絕大部分是塑料外殼式斷路器，具有過載長延時，短路瞬時動作的保護特性；B類斷路器大多是萬能式斷路器，使用電子脫扣器和智能控制器者都屬于B類，它具有三段保護，即過載長延時、短路瞬動和短路短延時。

5、低壓斷路器按全分?jǐn)嗟臅r(shí)間分類， t>30~40ms為一般型斷路器；t<10~20ms為快速型斷路器。

6、低壓斷路器按用途分類，可分為配電用斷路器、電動機保護用斷路器、照明用斷路器和漏電保護斷路器。

（1）配電用斷路器，交流200~5000A選擇型用于電源總開關和負載始端支路開關；直流60~600A快速型用于保護硅整流設備。

（2）電動機保護用斷路器交流60~600A，直接啟動過流脫扣器瞬動倍數8~15IN；間接啟動過流脫扣器瞬動倍數3~8IN。

（3）照明用斷路器交流5~50A，過負荷長延時、短路瞬時分?jǐn)唷?

（4）漏電保護斷路器交流20~200A，30mA，0.1s分?jǐn)?，用于保護人身安全及漏電引起的火災。

7、高壓斷路器是電力系統中最重要的控制和保護電氣設備，無論被控制的電路處于何種狀態，斷路器都能接通或斷開電路。即高壓斷路器不僅能通斷正常的負荷電流，而且能通斷和承受一定時間的短路電流，并能在保護裝置作用下自動跳閘，切除短路故障。

8、高壓斷路器按產品名稱分為：S-少油斷路器；D-多油斷路器；K-空氣斷路器；L-SF6斷路器；Z-真空斷路器；C-磁吹斷路器。按安裝場所分為：N-戶內式；W-戶外式。如SN10-10/1000-16型是指額定電壓為10kV、額定電流為1000A、額定開斷電流為16kA的戶內式高壓少油斷路器。

9、高壓斷路器中應用最廣泛的是真空斷路器和六氟化硫（SF6）斷路器。真空斷路器利用真空的高介質強度來滅弧；六氟化硫斷路器則采用具有優良滅弧性能和絕緣性能的SF6氣體作為滅弧介質。

10、高壓斷路器拒絕合閘，可能是本體或機構的原因，也可能是操作回路的原因。應對照斷路器的控制回路圖和節點位置圖，查找電氣回路的故障和機械方面的原因。

11、高壓斷路器合閘時若紅燈不亮或不正常，應檢查操作電源的電壓是否正常、合閘回路是否斷線或熔斷器熔斷，檢查紅燈的燈泡是否完好。若綠燈熄滅后又重新點亮可能是電壓太低，操作機構未能正常動作，或是操作機構機械部分有毛?。蝗艟G燈熄滅，紅燈亮后立刻又熄滅，綠燈閃光，則說明斷路器曾合上過，但因機械故障，維持機構未能保住。應注意操作電源電壓過高時也會發生這種現象，即操作機構在合閘時發生強烈的沖擊而未能保住。

12、高壓斷路器合閘接觸器不啟動，如綠燈不亮，可能是正、負控制母線的熔斷器熔斷；如綠燈亮，可用試電筆或萬用表檢查控制開關、防跳繼電器、斷路器輔助接點接觸情況，以及合閘線圈或二次回路是否斷線。

13、高壓斷路器合閘接觸器啟動而斷路器未動作，原因可能是合閘接觸器接點接觸不良，或者被消弧罩卡住，也可能是合閘線圈斷線或合閘整流器交流保險熔斷等。

14、高壓斷路器合閘接觸器啟動，斷路器動作但未合上。原因可能是機械有故障、直流母線電壓太低、二次回路混線把跳閘回路接通或操作不當及把手返回太早等。

15、若高壓斷路器拒絕跳閘，當負荷側發生故障時將會造成越級跳閘，擴大事故和停電范圍，比拒絕合閘的后果更為嚴重。若紅燈不亮，說明跳閘回路不通；若跳閘鐵芯動作無力，則是跳閘線圈動作電壓過高、操作電壓過低，或是跳閘鐵芯卡澀、脫離，或是跳閘線圈故障；若跳閘鐵芯頂桿動作良好而斷路器拒跳，可能是機構卡澀或傳動連桿銷子脫落等。

16、若系統無異常，繼電保護未動作，值班員未進行任何操作，而斷路器自動跳閘應判斷為斷路器誤動作。此時應檢查控制回路是否有兩點接地，如果有，則應消除直流接地后再合上斷路器；檢查斷路器機械箱內閉鎖裝置是否失靈，可拉開電源側隔離開關，將斷路器試送一次進行檢查。

17、若停運的斷路器未經操作自動合閘，則屬誤合閘。原因可能是直流系統兩點接地使合閘回路接通；自動重合閘繼電器接點誤閉合；由于合閘接觸器線圈電阻偏高，動作電壓偏低，在直流系統發生瞬間脈沖時，使斷路器誤合閘。

18、多油斷路器的油除作為滅弧介質外，還作為觸頭開斷后的絕緣及帶電部分與接地外殼之間的絕緣介質；少油斷路器的油只作為滅弧介質和觸頭開斷后的絕緣介質，而帶電部分對地之間的絕緣則采用瓷或其它介質。

19、運行中的油斷路器，如發現下列情況，應立即退出運行：瓷套管嚴重破裂、閃絡和爆炸；連接部分熔化和斷開；內部有嚴重放電聲；油斷路器嚴重缺油。

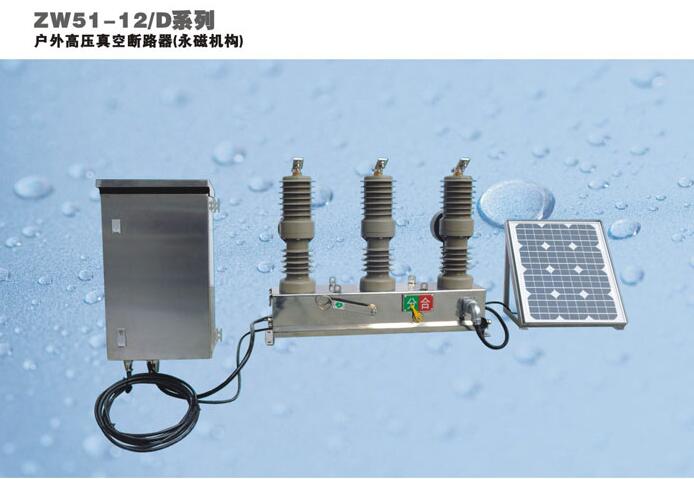

20、真空斷路器的主要優點有體積小、重量輕、熄弧時間短，觸頭燒傷輕、可頻繁操作、防火防爆、工作可靠、通斷性能穩定、使用壽命長；真空斷路器的缺點是滅弧室材料要求高、開斷電流不能做的很高、斷口電壓不能做的很高、價格較高。

21、真空斷路器主要由真空滅弧室、操動機構、支架及其他部件組成。真空滅弧室又名真空開關管，是真空斷路器的核心部件。其主要作用是通過管內真空優良的絕緣性能，使中、高壓電路切斷電源后能迅速熄弧并抑制電流，避免事故和意外的發生。

22、真空滅弧室按外殼分為玻璃真空滅弧室和陶瓷真空滅弧室。真空滅弧室主要由氣密絕緣外殼、導電回路、屏蔽系統、觸頭、波紋管等部分組成。氣密絕緣系統由玻璃或陶瓷制成的氣密絕緣外殼、動端蓋板、定端蓋板，不銹鋼波紋管組成。

23、真空滅弧室的屏蔽系統主要由屏蔽筒、屏蔽罩和其他零件組成。屏蔽系統的主要作用是防止觸頭在燃弧過程中產生大量的金屬蒸氣和液滴噴濺，污染絕緣外殼的內壁，造成絕緣強度下降或產生閃絡。真空滅弧室在開斷短路電流時，電弧所產生的熱能大部分被屏蔽系統所吸收，有利于提高觸頭間的介質恢復強度。

24、真空斷路器的導電系統由定導電桿、定跑弧面、定觸頭、動觸頭、動跑弧面、動導電桿構成。其中定導電桿、定跑弧面、定觸頭合稱定電極；動觸頭、動跑弧面、動導電桿合稱動電極。

25、低含氣量是對所有真空滅弧室內部所使用材料的要求。特別是銅材，必須是低含氣量的特殊工藝處理的無氧銅。而焊料等則要求采用白銀、銅的合金。

26、斷路器用真空滅弧室的觸頭材料大都采用銅鉻合金，銅與鉻各占50%。在上、下觸頭的對接面上各焊上一塊銅鉻合金片，一般厚度各為3mm。其余部分稱為觸頭座，用無氧銅制造即可。

27、觸頭結構對真空滅孤室的開斷能力有很大的影響，采用不同結構的觸頭產生的滅弧效果有所不同。真空斷路器常采用的有螺旋槽型結構觸頭、帶斜槽杯狀結構觸頭和縱磁場杯狀結構觸頭三種，其中以采用縱磁場杯狀結構觸頭為主。

28、由于真空斷路器觸頭的特殊構造，燃弧期間觸頭間隙會產生適當?shù)目v向磁場，這個磁場可使電弧均勻分布在觸頭表面，維持低的電弧電壓，從而使真空滅弧室具有較高的弧后介質強度恢復速度、小的電弧能量和小的腐蝕速率，提高了真空滅弧室開斷電流的能力和使用壽命。

29、真空滅弧室的波紋管主要擔負保證動電極在一定范圍內運動和長期保持高真空的功能，并用來保證真空滅弧室具有很高的機械壽命。真空滅弧室的波紋管是由厚度為0.1~0.2mm的不銹鋼制成的薄壁元件。

30、真空斷路器采用電動儲能彈簧操縱機構，具有電動關合、電動開斷、手動儲能、手動關合、手動開斷和過電流(或短路)自動脫扣開斷六種功能。機構由棘輪、凸輪、合閘彈簧、分閘彈簧、手動脫扣連桿、脫扣器和輔助開關等部分組成。
